CircuitVerse

In diesem Kapitel zu den Logikgattern arbeiten wir mit der Online-Plattform CircuitVerse. Dort können Schaltungen einfach geplant werden. Über diverse Eingabeelemente kann gesteuert werden, ob an den Eingängen eine :1: oder eine :0: anliegt. Mit verschiedenen Ausgabeelementen kann die gezeichnete Schaltung überprüft werden.

CircuitVerse Anmeldung

✏️ Aufgabe 2

Erstellen Sie ein eigenes Benutzerkonto bei CircuitVerse, damit Sie Ihre eigenen Schaltungen abspeichern können. Verwenden Sie Ihren richtigen Namen und die Schul-E-Mail-Adresse.

Simulator starten

Klicken Sie nach der Anmeldung im Menü oben rechts auf Simulator, um in den Simulator zu wechseln:

Eingabeelemente

Es stehen etliche Eingabeelemente zur Auswahl, wir verwenden allerdings nur die beiden ersten (Input und Button). Die Elemente werden links in der Spalte der Circuit Elements im Bereich Input ausgewählt und anschliessend im Arbeitsbereich wie gewünscht platziert.

Beim Element Input (oben links) kann durch Mausklick zwischen einer 1 und einer 0 hin- und hergewechselt werden.

Das Element Button (oberste Zeile Mitte) ist stets ausgeschaltet (also :😇, ausser während der Zeit, in der mit der Maus auf den Druckknopf gedrückt wird.

Ausgabeelemente

Im Bereich Output hier stehen wiederum etliche Elemente zur Verfügung. Wir verwenden ausschliesslich die beiden oben links (Output) und oben rechts (DigitalLed).

Das Element Output zeigt als Ausgabe eine 1 oder eine 0 an, während die DigitalLed im Zustand :1: leuchtet.

Elemente verbinden

An sämtlichen Elementen ist mit grünen Punkten markiert, wo Verbindungen angeschlossen werden können. Um Komponenten zu verbinden, klicken Sie auf einen Punkt, halten die Maustaste gedrückt und ziehen die Leitung bis zum anderen Punkt.

Es ist erlaubt, mehrere Ausgabeelemente zu verbinden:

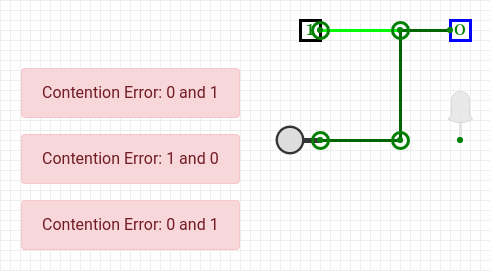

Das Verbinden mehrerer Eingänge führt allerdings zu Fehlern – schliesslich ist dann unklar, was gelten soll, wenn verschiedene Eingabewerte auf derselben Leitung anliegen:

Elemente benennen

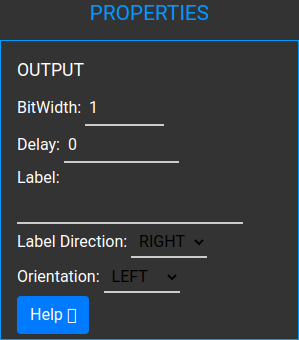

Ist ein Ein- oder Ausgabeelement auf dem Schaltplan aktiv (angeklickt), so können in der linken Spalte ganz unten unter Properties gewisse Einstellungen des Elementes verändert werden. Für uns sind nur Label und Label Direction interessant. So können Ein- oder Ausgabeelemente angeschrieben und diese Beschriftungen sinnvoll platziert werden.

Logikgatter

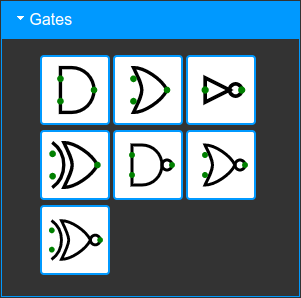

Im nächsten Bereich Gates befinden sich alle benötigten Logikgatter. Diese werden in den folgenden Abschnitten vorgestellt.

Projekt speichern

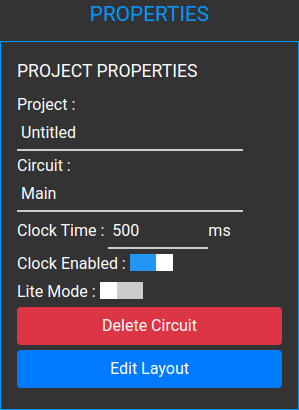

Sobald Sie auf das weisse Häuschen-Symbol klicken, werden rechts die Project Properties angezeigt. Dort können Sie das Projekt Project und die aktuelle Registerkarte Circuit benennen:

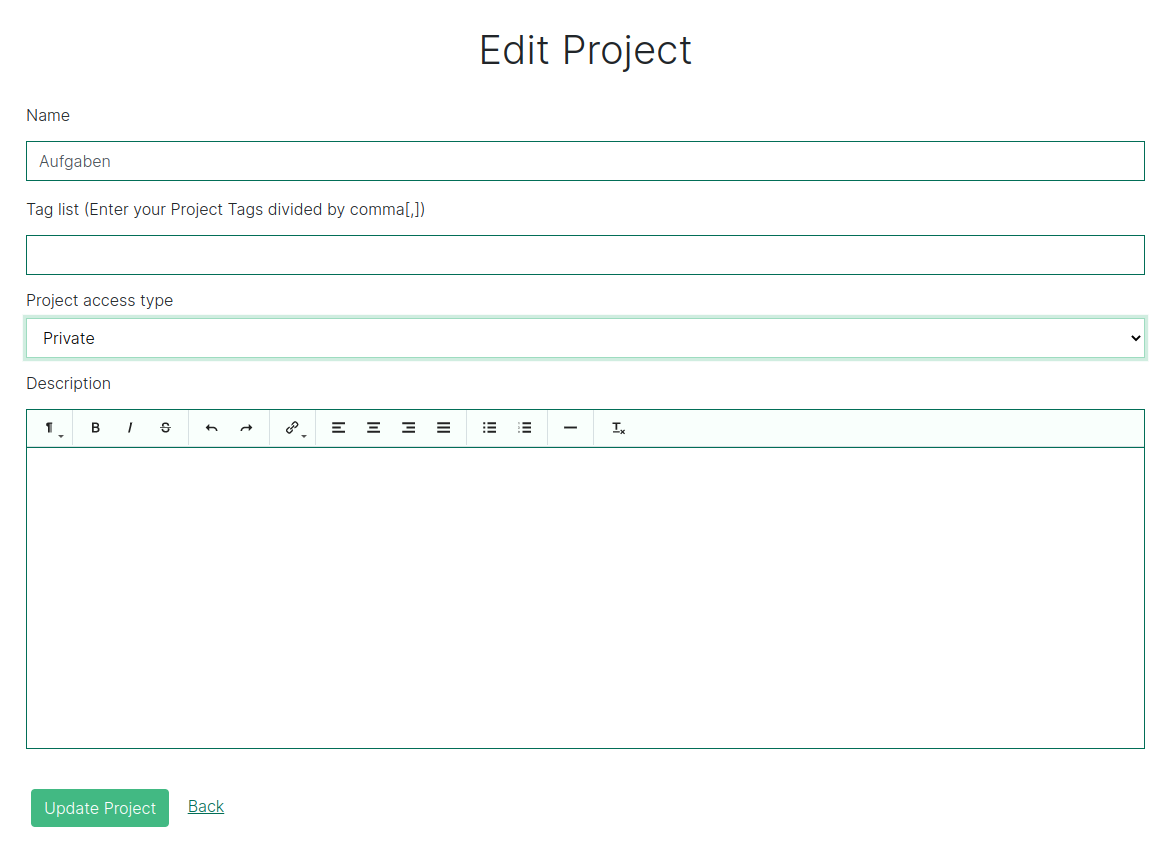

Anschliessend können Sie das Projekt speichern. Dabei wählen Sie am besten aus, dass es sich um ein privates Projekt handelt. Schliesslich klicken Sie auf Update Project:

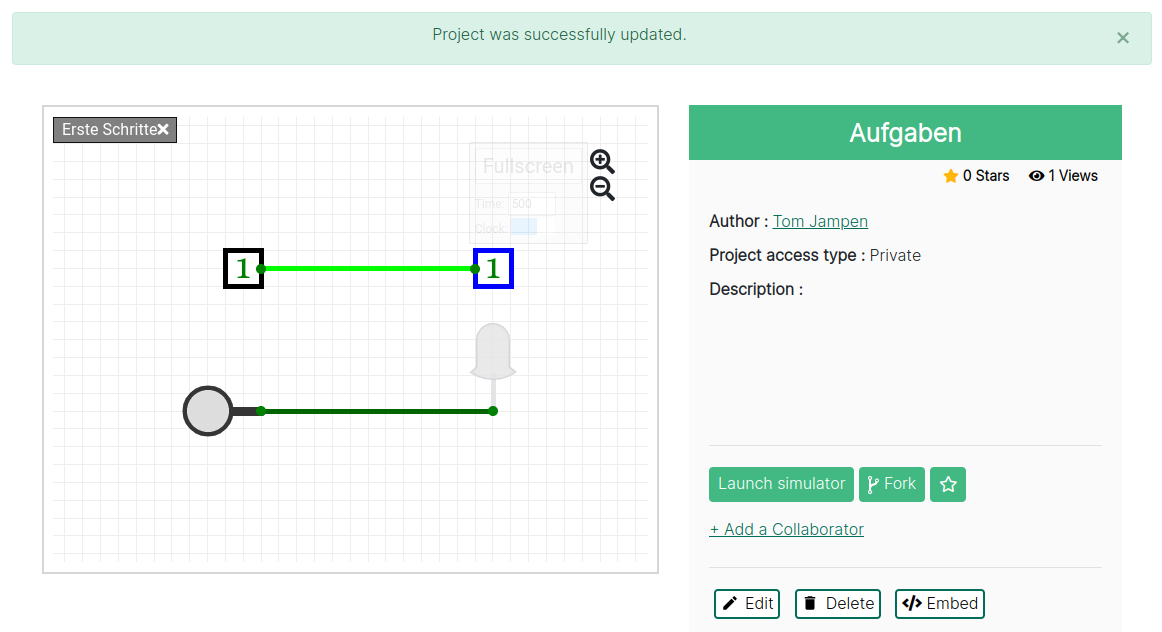

Nun sehen Sie das Projekt in der Übersicht. Es ist gespeichert und Sie können es jederzeit wieder durch einen Klick auf Launch simulator öffnen:

✏️ Aufgaben

1. Öffnen Sie den Simulator von CircuitVerse
2. Benennen Sie das Projekt «Aufgaben» und die aktuelle Registerkarte «Erste Schritte».
3. Platzieren Sie die beiden ersten Eingabeelemente Input und Button in der Registerkarte Erste Schritte untereinander und legen Sie rechts davon die beiden Ausgabeelemente Output und DigitalLed ab. Verbinden Sie jeweils ein Eingabeelement mit einem Ausgabeelement und testen Sie die Ein- und Ausgabe durch Umschalten der Eingabewerte.
4. Speichern Sie das Projekt und öffnen Sie es wieder.
5. Beschriften Sie sämtliche Ein- und Ausgabeelemente und wählen Sie einen sinnvollen Platz für die Beschriftungen.
6. Speichern Sie die Aufgabe.

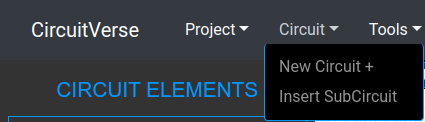

Am besten legen Sie für jede Aufgabe oder zumindest für jedes Kapitel eine neue Registerkarte an, indem Sie oben im Menü auf Circuit und dann New Circuit+ klicken:

✏️ Aufgaben

1. Erstellen Sie eine neue Registerkarte für die Inverter-Aufgaben im nächsten Kapitel.
2. Vergessen Sie nicht, die Aufgaben immer wieder zu speichern – insbesondere am Lektionsende!

Im Dashboard — zugänglich oben rechts im Menü beim eigenen Namen — können Sie eine Übersicht Ihrer gespeicherten Projekte erhalten:
